2011年1月28日

住友电气工业株式会社

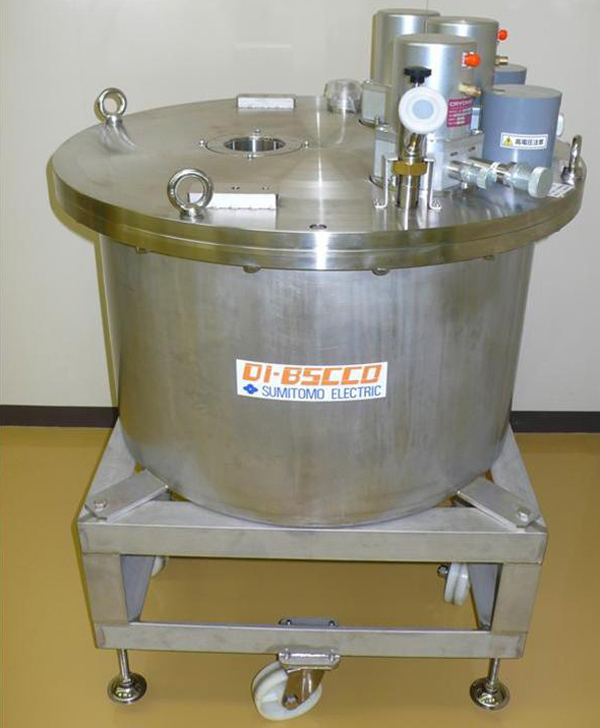

　　住友电气工业株式会社通过使用铋系高温超导电线“DI-BSCCO”(*1)，开发了和使用铌钛（NbTi）等金属类超导线材的磁铁系统相比，磁场强度的变化速度提高至约10倍的冷冻机冷却型超导磁铁系统(*2)，此次被日本电磁测器株式会社采购，用于B-H波形记录器(*3)。

　　现在，用于混合动力汽车和电动汽车驱动马达的永久磁铁正不断推进大型化和高性能化，对于测量永久磁铁磁化特性的B-H波形记录器，也要求扩大磁场空间的范围（孔径）和提高测量精度。

　　此次本公司开发的冷冻机冷却型超导磁铁系统主要用于永久磁铁生产工序中的磁化特性测量等。
　　使用NbTi等金属类超导线材的冷冻机冷却型超导磁铁系统的磁场强度的变化速度为1T（特斯拉）(*4)/分钟左右，而此次开发的系统，其变化速度达到了金属类超导线材所不能实现的水平（05T-5T0T ／2分钟）。换算成1T的话，用时约为6秒，和使用金属类超导线材的磁铁系统相比，速度提高至约10倍，能够缩短测量永久磁铁磁化特性的时间并提高精度。

　　今后，本公司将探讨将本系统应用于永久磁铁主要生产工序的磁场中成形(*5)、使用磁性材料的硬盘和发电机等的生产•检查工序、薄膜形成工艺等的可行性。并从2011年度开始，针对因磁场强度变化速度的高速化预计会带来技术革新的领域，正式开展扩销活动。

・DI-BSCCO是住友电气工业株式会社的注册商标。

・本文中记载的其他公司名、产品名等是各公司的商标或注册商标。

（*1）DI-BSCCO：
Dynamically Innovative BSCCO　　革新性铋系高温超导电线
BSCCO是构成元素（Bi₂Sr₂Ca₂Cu₃O₁₀）的开头字母。

（*2）冷冻机冷却型超导磁铁：
不使用液氦和液氮等制冷剂，可通过冷冻机运转的超导磁铁。即使是不具备超低温知识的用户也能很容易地操作。

（*3）B-H波形记录器：
测量磁性材料被置于外部磁场时的磁化（磁通密度）强度、矫磁力等的装置。用于永久磁铁的检查工序。

（*4） 特斯拉：
表示磁铁强度的单位。1特斯拉＝10,000高斯

（*5）磁场中成形：
使永久磁铁的材料粉末与外部磁场方向保持一致的成形方法。

【参考资料】

１．冷冻机冷却型超导磁铁系统的性能

中心磁场	5T
室温孔径	Φ100 mm
电感系数	4.3H
磁场强度变化模式	0T+5T-5T0T/120秒 + 间隔60sec
应用例	B-H波形记录器

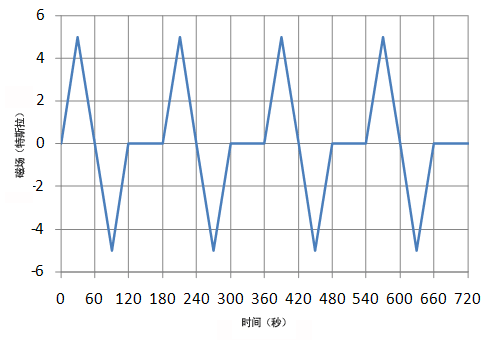

２．冷冻机冷却型超导磁铁系统的磁场强度变化模式
